你現在的位置:網站首頁 > 船用卷板機 產品展示

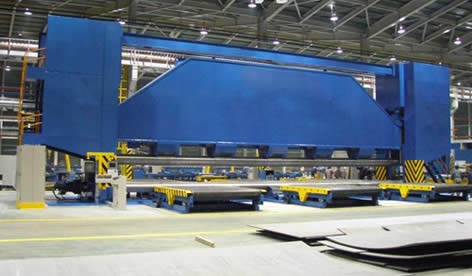

 船用卷板機
來源: 點擊數:3187次 更新時間:2020/4/26 16:01:29

 船用三輥對稱式卷板機結構型式為三輥對稱式,上輥在兩下輥中央對稱位置作垂直升降運動,通過液壓缸內的液壓油作用于活塞桿而獲得,為液壓傳動;通過特殊設計減速機分別帶動全滾動軸承的兩下輥作旋轉運動,為卷制板材提供扭矩;在下輥下部設有多組托輥,以提高下輥的剛度,并可進行垂直調節;在上輥的上部設有剛性大梁,在大梁與上輥之間設有多組托輥,以提高上輥的剛度;適用于超寬圓弧形零件的卷制。

船用三輥對稱式卷板機關鍵技術及創新點:
全密閉設計,防止灰塵進入;
船用三輥對稱式卷板機一改國產三輥 卷板機到處漏油的現象,整體外觀達到國外水平。
維護保養方便,效率高,壽命長,環保效果好。

1.全鋼焊接結構,設備剛性強,并采用計算機有限元計算分析法進行優化設計計算;
2.軸輥兩端全部采用可調心球軸承;
3.軸輥由中碳鋼經鍛造及調質處理后進行精加工;
4.卷板機兩下輥有支承輥;提高卷制工件精度及機器整體性能。
5.采用電氣集中控制,操作簡單、方便;
6.控制臺采用人性華設計,操作簡便方便;
7.集中潤滑系統。

規格型號 厚度 寬度 屈服極限(MPa) 卷板速度
(m/min)
滿載半徑 上輥直徑 下輥直徑 上托輥直徑 下托輥直徑 下輥中心距 主電機功率(Kw) 液壓電機功率(Kw)
W11-20×8000 20 8000 245 4 5000 380 320 380 320 470 75 30
W11-25×10000 25 10000 235 4 6000 500 360 380 360 540 75 30
W11-20×10000 30 10000 235 4 8000 600 380 400 400 600 110 45
W11-25×12000 35 12000 235 4 10000 650 420 420 400 700 130 45
